離合器壓盤殼體案例

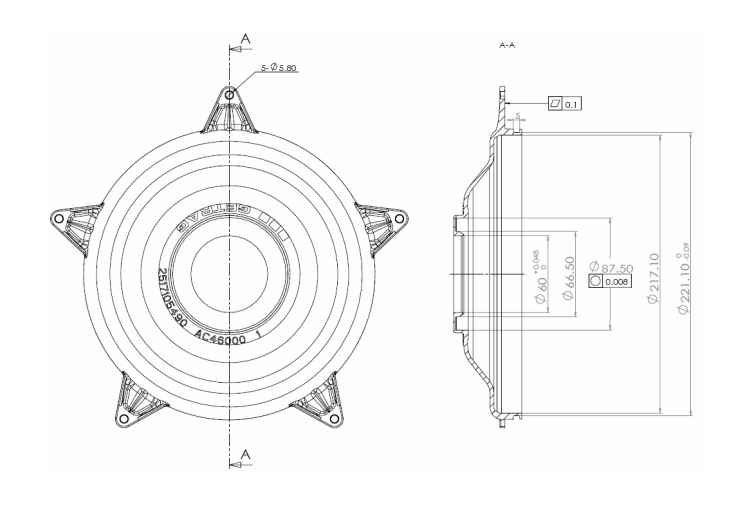

圖中為某德國汽車零件制造商的離合器壓盤殼體

材料為AlSi9Cu3(Fe)D

加工部位見圖中所標各尺寸，本案例設計專用夾具、配置專用刀具方案解決了以下四個難題：

1. 薄壁不規則零件的裝夾

2. 車削與鉆孔復合加工在一臺機床同時完成

3. 圖中Φ87.5圓度0.008

4. 五個突出的爪子斷續切屑，平面度0.1圖中為某德國汽車零件制造商的離合器壓盤殼體

材料為AlSi9Cu3(Fe)D

加工部位見圖中所標各尺寸，本案例設計專用夾具、配置專用刀具方案解決了以下四個難題：

1. 薄壁不規則零件的裝夾

2. 車削與鉆孔復合加工在一臺機床同時完成

3. 圖中Φ87.5圓度0.008

4. 五個突出的爪子斷續切屑，平面度0.1
