    • 產品展廳 PRODUCTS

      您所在的位置:首頁 > 產品展廳

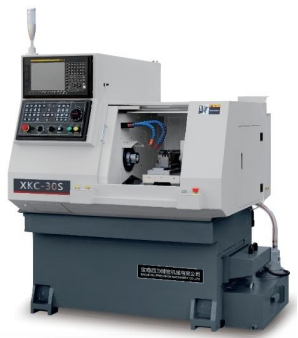

      20S/30S/201S/301S 系列小型精密數控排刀車床


      20S/30S/201S/301S

      系列小型精密數控排刀車床

      高 精 度 主 軸 :

      機床主軸軸承采用日本NSK 超高精密角接觸球軸承,保證主軸的高剛性和持久的精度保持,主軸跳動<2μm。

      高 效 率 加 工 :

      機床主軸最高轉速6000轉/分鐘,X 、Z軸快移速度可達20米/分鐘??梢耘渲米詣铀土蠙C,實現高速、高效自動化加工。

      高 精 度 進 給:

      進給各軸全伺服驅動,采用日本NSK、THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1μm。

      排 刀 式 刀 架:

      新穎的排刀式刀架使重復換刀誤差為最小,換刀高速準確,能夠大幅度節省加工時間。

      項目ITEM

      20S/30S

      201S/301S







      加工能力 Capacity

      床身上最大回轉直徑 Swing over bed

      φ240mm

      φ240mm

      刀板底座上回轉直徑 Swing over cross slide

      φ120mm

      φ120mm

      最大加工直徑 Max. machining diameter

      φ100mm

      φ100mm

      最大加工長度 Max. machining length

      100mm

      100mm







      主軸

      Spindle

      回轉速度 Spindle speed

      Max.6000r/min

      Max.6000r/min

      主軸通孔直徑 Through holediameter

      20S   φ20mm

      30S   φ30mm

      201S   φ20mm

      301S   φ30mm

      回轉速度變換 Number of spindle speed ranges

      無級 Stepless

      無級 Stepless

      彈簧夾頭柄徑 Spring collet shank

      20S φ26mm

      30S φ36mm

      201S φ26mm

      301S φ36mm





      進給

      Axes

      導軌形式 Guideway construction

      直線導軌 Linear rail

      硬軌 Hard rail

      X軸快移速度 X-axis rapid traverse

      20m/min

      15m/min

      Z軸快移速度 Z-axis rapid traverse

      20m/min

      15m/min

      移動量

      Travelof tool slide

      X軸移動量mm  X-axis travel

      250/300(選配)

      250/300(Optiinal)

      250/300(選配)

      250/300(Optiinal)

      Z軸移動量mm  Z-axis travel

      220

      220



      電機

      Motor

      主軸電機  S  Spindle drive motor SA/SC

      3.7kW

      3.7/5.5kW

      3.7kW

      3.7/5.5kW

      進給電機 Feed motor

      0.75KW(FANUC)

      1KW(SYNTEC)

      0.75KW(FANUC)

      1KW(SYNTEC)







      其它

      Others

      總電氣容量 Required electric power

      6kVA

      6kVA

      機床尺寸(長×寬×高) Floor Space

      1355x1409x1612mm

      1355x1409x1612mm

      主軸中心高度 Height from floor to spindle center

      1000mm

      1000mm

      機床重量 Mass of machine

      1600KG  About 1600KG

      1600KG  About 1600KG
