    • 產品展廳 PRODUCTS

      您所在的位置:首頁 > 產品展廳

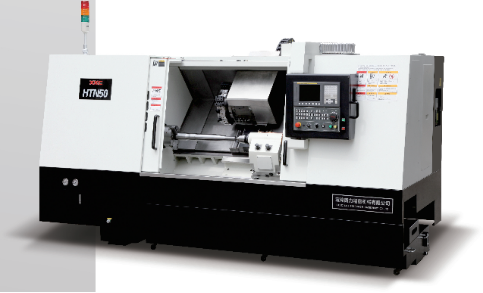

      HTN50 數控臥式車床


      HTN50

      數控臥式車床

      數 控 系 統

      采用FANUC數控系統,使機床具有高穩定性。

      高 剛 性 主 軸

      機床采用箱體式主軸,進口超高精密主軸軸承,保證主軸的高剛性和持久精度,主軸跳動<3um。

      液 壓 尾 座

      液壓式尾座,尾座導軌可拆卸,配置靈活,大大提高了軸類零件的加工精度和效率,大幅度節約加工時間。

      高 剛 性 伺 服 刀 塔

      進口高精度、高剛性伺服刀塔結構,12工位刀位數多,25/φ40刀桿強度高,換刀高速、穩定、準確,能夠大幅度節省加工時間。

      高 效 率 加 工

      機床主軸最高轉速4500轉/分鐘,X、Z軸快移速度可達20米/分鐘??梢耘渲米詣铀土蠙C,實現高速、高效自動化加工。

      高 精 度 進 給

      進給各軸全伺服驅動,采用進口高精度滾珠絲杠,保證加工精度及長時間的精度保持。

      床 身 結 構

      高剛性鑄件45°整體斜床身結構,排屑流暢,結構緊湊,造型美觀。

      機床規格參數

      項目ITEM

      HTN50(700/1000)

      加工能力

      Capacity

      最大的回轉直徑 Max. swing diaover bed

      φ520mm

      滑板上面最大的回轉直徑Swing over cross slide

      φ260mm

      最大加工直徑 Max process diameter

      φ380mm

      最大加工長度 Max process length

      750/1000mm

      主軸

      Spindle

      主軸最高轉速 Max spindle speed

      4500rpm/min

      卡盤尺寸 Chuck size

      8寸

      主軸端部形式 Spindle nose type

      A2-6

      主軸通孔直徑 Max spindle through diameter

      φ62mm

      主軸可通過棒料直徑 Through hole diameter

      φ51mm

      輸出功率(連續/30min) Spindle motor

      15KW/18.5KW

      刀塔

      Turret

      刀塔形式 Turret type

      伺服刀塔 Servo motor

      刀位數 Number of stations

      12

      刀具換刀時間(one/full) Turret changing time

      0.26S(0.5S)

      刀具尺寸 Tool size

      20×20/φ40mm

      尾座

      Tailstock

      尾座形式 Tailstock

      可移動液壓尾座 Hydraulic tailstock

      尾座錐孔形式 Tailstock quill taper hole

      MT NO.5

      套筒直徑/行程 Tailstock sleeve travel

      φ90mm/90mm

      尾座最大移動量 Tailstock travel

      600/980mm

      快移速度

      Rapid feed

      X/Z軸快進速度 Axis traverse

      20m/min

      X軸行程 X/Z axis travel

      220mm

      Z軸行程 X/Z axis travel

      770/1020mm

      控制系統system

      Nc形式 Controller

      FANUC Oi-mate TD

      冷卻系統

      Coolant system

      容積 Capacity

      160L

      冷卻泵電機功率 Coolant motor power

      180W

      其它

      Others

      中空液壓卡盤 Chuck

      8"

      中空液壓缸 Rotating hydraulic cylinder

      6"

      電源容量 Power capacity

      15KVA

      機床尺寸(長×寬×高) Floor Space

      2700×1650×1780mm

      機床重量 Mass of machine

      3500kg about 3500kg
