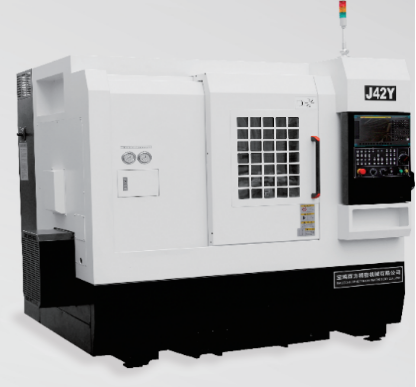

      J42Y/J42AY系列 車銑中心


      J42Y/J42AY系列

      車銑中心

      主軸:高精、高速、高穩定性

      本機床采用機械主軸的形式。并經過精確的動平衡校正,具有良好的回轉精度和穩定性,抗振性強。標準配置C軸,分度精度達到0.001°,主軸采用高速角接觸球軸承+圓柱滾子軸承結構,具有良好的剛性和高達5000r/min的轉速。

      主機:高剛性、高抗振結構

      J42Y車銑中心采用整體式30°斜床身結構,平床鞍,整體式立柱,均采用優質鑄鐵,經過多次時效處理,通過優化的結構設計和工藝方法使機床具有良好的剛 性、抗振性和精度。

      刀具:十六個刀位,準確定位

      J42Y車銑中心采用八工位刀盤,四+四聯動力頭,車銑鉆鏜共計16個刀位,最多可擴至20個刀位,滿足市場大多數零件加工需求,一次裝夾可完成零件除翻 面以外的所有車銑鉆鏜工序,極大的提高加工效率和零件質量。


      選擇配置

      ●5寸/6寸卡盤自動卸料裝置

      ●零件傳輸裝置

      ●符合用戶需求的特殊配置

      機床規格參數

      項目ITEM

      J42Y

      J42AY

      加工能力

      Capacity

      最大的回轉直徑 Max. swing diaover bed

      φ400mm

      φ400mm

      最大加工直徑 Max process diameter

      φ200mm

      φ200mm

      最大加工長度 Max process length

      200mm

      200mm

      主軸通孔直徑 Spindle through hole diamete

      φ45mm

      φ45mm

      主軸

      Spindle

      主軸最高轉速 Max spindle speed

      5000rpm/min

      5000rpm/min

      工件夾持方式 Clamp type

      CL-42A5

      CL-42A5

      主軸端部形式 Spindle nose type

      A2-5

      A2-5

      快移速度

      Rapid feed

      X/Y/Z軸快進速度 X/Y/Z Axis traverse

      20/15/20m/min

      20/15/20m/min

      X/Y/Z軸行程 X/Y/Z Axis travel

      350/200/400mm

      450/260/400mm





      刀具配置

      Tool

      configuration

      配置形式  Configuration form

      車銑鉆鏜 Turning, milling, driling, and boring

      配置數量  Configuration quantity

      側銑頭4+4,8工位臥式刀塔

      Side milling head 4+4,8-station horizontal turret

      刀方規格  Tool size

      20x20

      20x20

      夾持規格  Clamping specifications

      ER20

      ER25

      鏜銑刀規格

      Boring andmiing tool specfications

      φ13mm

      φ16mm

      刀具驅動功率 Tool driving power

      FANUC 1.3KW

      SYNTEC 1.2KW

      雙電機 Dual motor

      1.2/1.2KW

      刀具最大轉速 Maximum tool speed

      3000r/min

      3000r/min

      電機

      Motor

      主軸電機 Spindle motor

      5.5/7.5KW

      7.5/11KW

      進給電機 Feed motor X/Y/Z

      FANUC 1.8/0.75/1.2KW

      SYNTEC 1.3/0.85/1.3KW

      1.8/1.2/1.8KW

      其它

      Others

      冷卻馬達 Cooling motor

      550W

      550W

      電源容量 Power capacity

      15KVA

      15KVA

      機床尺寸(長×寬×高) Floor Space

      2200×1820×2075mm

      2380*1930*2165mm

      主軸中心高度 Spindle center height

      1185mm

      1250mm

      機床重量 Mass of machine

      3200kg about 3200kg

      3500kg about 3500kg
